热门品牌
玻璃的耐水性，通常用于评估玻璃材料是否适合与水接触，是用于衡量玻璃质量的一项重要标准。比如在药典中，按照耐水性，玻璃被划分 I 类、II 类、III 类，其中，I 类高品质硼硅玻璃可用于注射剂类药物包装，而III 类钠钙玻璃仅能用于包装口服液和固体药物。德国标准化学会DIN ISO 719和中国国家标准GB/T 6582，都规定了对玻璃进行耐水性测试的标准方法，具体实验方法如下：
1、实验原理
将直径为300μm~500μm的2g玻璃颗粒，在98°C蒸馏水或去离子水中浸泡60min，通过分析萃取溶液中碱性物质的含量，用以测定玻璃耐水侵蚀程度。
2、容量瓶预处理
新的单标线容量瓶使用之前应进行预处理。预处理方法：将1mol/L盐酸倒入容量瓶至刻度线以上，在水浴锅中加热2h，加热温度要稍高于试验温度。倒出盐酸溶液后，用试验用水冲洗容量瓶，再将水倒入容量瓶至刻度线以上，按以上方法加热2次，每次1h,，并每次换新水。
3、实验方法
在三个50ml单标线容量瓶中分别装入2.00g干燥的玻璃颗粒，用试验用水充满至标线，并再充满另两个容量瓶，一个作为空白试验，另一个用作温度控制。
轻轻摇动容量瓶，使玻璃颗粒均匀分布在瓶底上，然后把所有不加瓶塞的容量瓶放进水浴锅中，使其瓶颈的一半浸没在水里(可用一支架将容量瓶托住)。增大加热速率使控制用的容量瓶3min内达到规定的(98.0±0.5)°C，2min 后，塞上瓶塞。从浸没时间起连续加热 (60±1)min，并使瓶内温度保持在 (98.0±0.5)°C。
从水浴锅内取出容量瓶，冷却后取上层清液，用0.01mol/L盐酸标准溶液滴定，并用同样方法进行空白试验。
4、实验结果
玻璃耐水侵蚀程度，用单位质量玻璃析出的碱性氧化物所耗用盐酸的体积，或换算成氧化钠质量来表示。1mL盐酸溶液[c(HCl)=0.01mol/L]相当于310μg氧化钠(Na2O)。根据实验结果，对玻璃进行分级。
LAUDA ECO 恒温浴槽，可应用于此测试标准中，对玻璃颗粒的萃取过程。
根据标准实验方法，如果在恒温浴槽中，能够同时放置尽可能多的 50ml 容量瓶(高度为 15.5cm )，将会大大提高实验效率!LAUDA ECO E 25 S ，浴槽开口尺寸为 30 cm x 36.5 cm，浴槽深度为 20 cm，可同时放置多个容量瓶。
另外，ECO 系列还有可调节高度的槽内放置架，可用于防止容量瓶在水槽中上浮。放置架上装有夹子，用于夹住烧瓶底部，并可固定在浴槽边缘，在取出单个样品时，整个放置架不会被拉出，也不会导致其他样品翻倒。
LAUDA ECO E 25 S 长*宽*深 36.5*30*20cm / 高度可调的支架和用于固定样品管的夹子
在温度控制能力上，LAUDA ECO 系列恒温水浴槽，温度可达 200 °C，加热功率可达 2.6 千瓦，可迅速将样品加热至 98 °C 的设定温度，并稳定保持温度在±0.01℃。

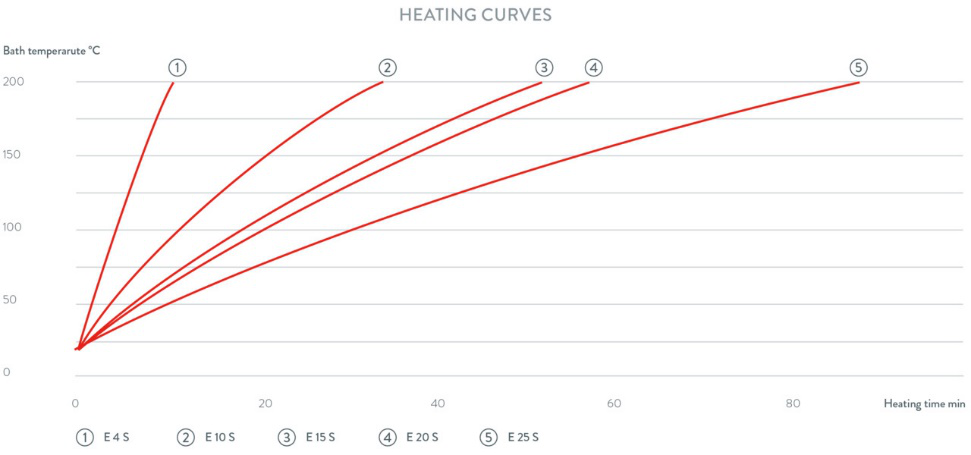

加热曲线：导热液体 Therm 250，浴槽加盖
参考文献：
Ø 德国标准化学会DIN ISO 719
Ø 中国国家标准GB/T 6582
参考产品：
LAUDA ECO E 25 S
